レシーバーテスター | ||

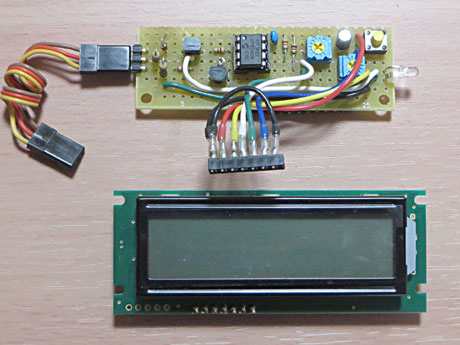

PICで受信機からのパルスを計測するレシーバーテスターを製作しました。下記の機能を利用して色々な使い方が出来ると思います。
|
||
部品表 | ||
PIC : | PIC12F1822 | 1本 |
I2c LCD : | ACM1602NI−FLW−FBW | 1本 |
トランジスタ : | 2SA1015 | 1本 |
トランジスタ : | 2SC1815 | 1本 |
ツェナダイオード : | 1N5526B (3.3V) | 1本 |
半固定抵抗 : | 10KΩ | 2本 |
抵抗 : | 100Ω 1/4W | 2本 |
抵抗 : | 4.7KΩ 1/16W | 4本 |
抵抗 : | 10KΩ 1/6W | 1本 |
セラミックコンデンサー : | 0.1μF 50V (104) | 1本 |
電解コンデンサー : | 10μF 16V | 1本 |
高輝度LED : | OS5RKA313P | 1本 |
押しボタンスイッチ : | 1本 | |
その他 : | 基板・配線・ソケット等 | 1式 |
HEX・ReceiverTester.hex | ||
部品及び回路図・ReceiverTester.pdf | ||

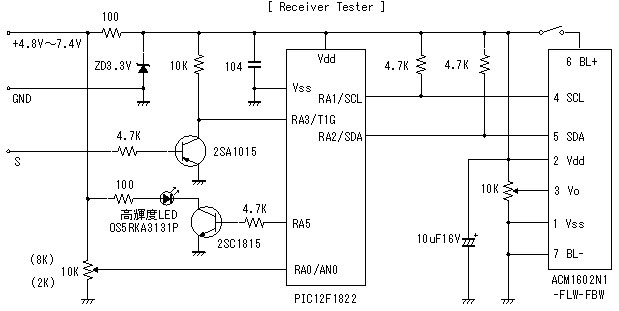

回路図 | ||
使用説明
|
||
使用例 | ||

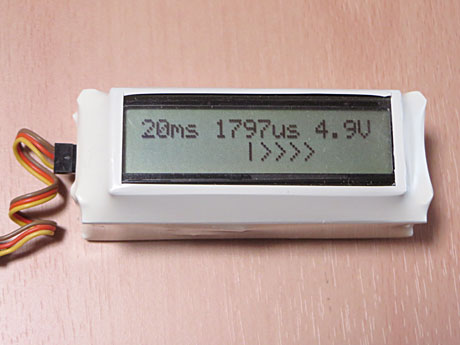

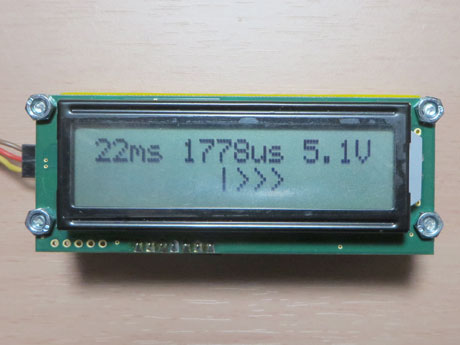

周期・パルス幅・電圧の測定 | ||
エルロンケーブルに接続しての測定 | ||
遠方の機体への電波到達をLED点滅の有無で確認 プロポステックを振るとLED点滅します。 |
||
製作補足 この「レシーバーテスター」のソフト開発は、Microchip社のフリーソフト MPLAB ver8.66、 HI−TECH社のフリーソフト PICC−Lite ver9.83を使用しました。古い開発環境で開発しましたので、本文にソースを公開しませんでした。なお、C言語に不慣れな筆者が製作したものです。不具合等もあるかもしれませんので、ご使用ご利用に際しては自己責任にてお願い致します。なお、C言語やPIC等の詳しい説明は、専門書や関連サイトにおまかせして控えさせていただきます。 |
||
(20.04.18) |
||
回路図に誤りがありました。PICのAN0(RA0)に接続している10KΩの半固定抵抗の接続先が違っていましたので、回路図を差し替えました。ちなみにこの反固定抵抗で電源の電圧を分圧して電圧を計測しています。抵抗値を4:1にして、テスターで電源の電圧を測定しながら調整して製作してください。 |
||
(20.05.24) |
||
