| ＦＭＳシリアルインターフェイスケーブル | ||
 |
||
|

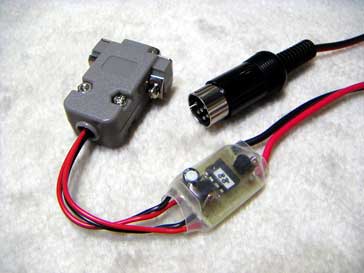

ＦＭＳはフリーソフトのフライトシュミレータです。そのＦＭＳシリアルインターフェイスケーブルを自作致しました。 |
||
このケーブルを自作した理由は２つあります。１つは、プロポから出る信号とパソコンのＲＳ２３２Ｃに入る信号がどの様なものか知りたかった。もう１つの理由は、ＰＩＣの１２Ｃ５０９が手に入りずらくなったので、手持ちのＰＩＣを利用したかった。 |
||

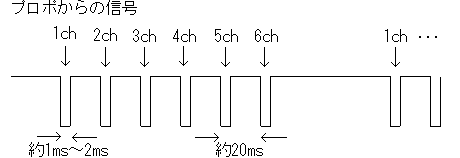

| まず、どの様な信号か調査してみると、プロポからの信号は、１ｃｈから順に、約１ｍｓ〜約２ｍｓ幅の信号が、約２０ｍｓの間隔で並んでいる。 | ||
 |
||
| そして、パソコンのＲＳ２３２Ｃに入る信号は、ＦＭＳをインストールするとプログラムフォルダ内にある説明文が頼りになります。 | ||
| （C:\Program Files\FMS\Doc\Interface\readme_en.htm) | ||
| 説明文の中には、プロポ側ソケットの配線も詳しくありますので参考になります。 | ||

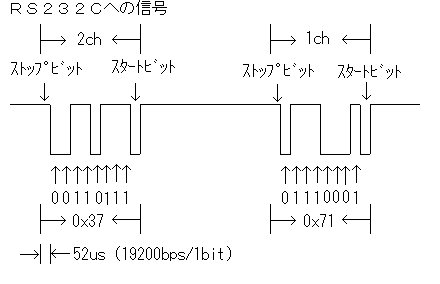

| ＲＳ２３２Ｃへの信号は、１９２００ボートレート、８ビット・ノンパリティ・１ストップビットの設定で、プロポからの信号幅が、７６０μ秒ならば０ｘ００を送信、１５２８μ秒ならば０ｘ８０を送信、２２８４μ秒ならば０ｘＦＥを送信とあります。計算すると、７６０μ秒から２２８４μ秒の秒間は１５２４μ秒、０ｘ００から０ｘＦＥの分解能は２５４、とすると、１５２４μ秒÷２５４＝６μ秒となる。 | ||
| 要するに、プロポからの信号の幅を計るために、信号の立下りから、７６０μ秒待って、６μ秒ごとに、１カウントして、信号の立ち上がりまでに、いくつカウントしたかを、ＲＳ２３２Ｃに送信します。 | ||
| ちなみに、ＲＳ２３２Ｃへの信号は、プロポからの信号がない間は、０ｘＦＦを送り、プロポからの信号は、１ｃｈから順にチャンネル分の信号が続くので、順次変換して送信します。 | ||
 |
||
| 以上のことからＰＩＣ１２Ｆ６７５用のプログラムを組んでみました。 | ||
| ソース FMS.asm(6KB) | ||
| ＨＥＸ FMS.hex(1KB) | ||
|
|
||

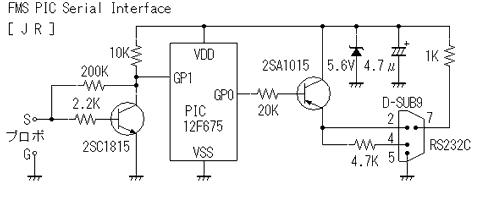

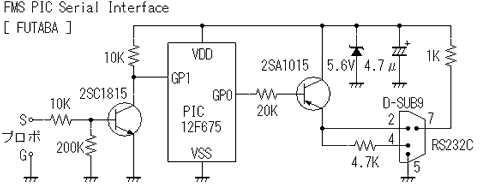

| 回路図 | ||
 |
||
 |
||
|
|
||
| 部品表 | ||
| ＰＩＣ： | ＰＩＣ１２Ｆ６７５ | １本 |
| トランジスタ： | ２ＳＡ１０１５ | １本 |
| ： | ２ＳＣ１８１５ | １本 |
| コンデンサ： | ４．７μＦ １６Ｖ | １本 |
| 抵抗： | １ＫΩ | １本 |
| ： | ４．７ＫΩ | １本 |
| ： | １０ＫΩ | １本 |
| ： | ２０ＫΩ | １本 |
| ： | ２００ＫΩ | １本 |
| ： | １０ＫΩ ｏｒ ２．２ＫΩ | １本 |
| チェナダイオード： | ５．６Ｖ | １本 |
| その他： | コード・ソケット等 | １式 |
|
|
||
|
ＰＩＣについては、ＰＩＣ関連のサイトや書籍におまかせして、ここでは説明しませんが、このように自作してみるとＦＭＳも一段と楽しめる思います。市販品も出ているようですが、モデラー自己満足の一品になると思います。 |
||
|
|
||
