シャレー翼の修理

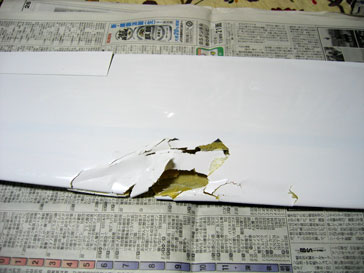

１．シャレー翼の修理に挑戦した。試行錯誤が参考になれば幸いです。 機体は、スロープ機のＢＡＲＤです。立木に激突し、前縁部がつぶれたが、幸いにもセンタースパーが無傷であったので、グラスシートで元の翼を再現することにしました。

２．つぶれた個所を、切り取ります。

３．翼の内側に、グラスシート＋カーボンロービングを貼り付けることにしました。

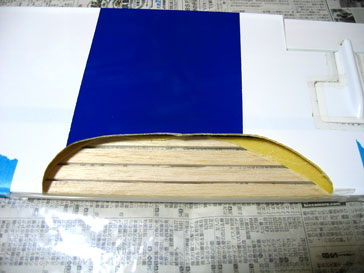

４．翼上面の切り口に添って両面テープを貼り、その上から、ポリエチレン袋を切り開いて作ったシートを貼り付ける。これで、グラスシートを固めるエポキシレジンが翼上面に廻り込みを防ぎ、後で切り口の境をきれいに仕上げられる。 　ポリエチレンシートの上から、バルサ棒を両面テープで貼り付ける。これで、内側に貼り付けたグラスシートが、翼型に近付いた形になることを期待します。

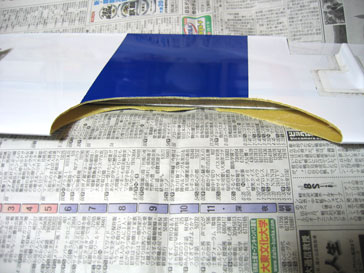

５．裏返すと、こんな感じです。 　それと、注意して観てほしいのは、前縁にフレキシブルパイプが青いテープで固定しているのが分かりますか。これで、前縁の微妙なカーブを再現できます。

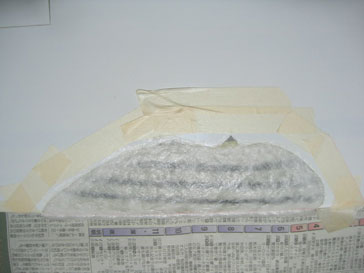

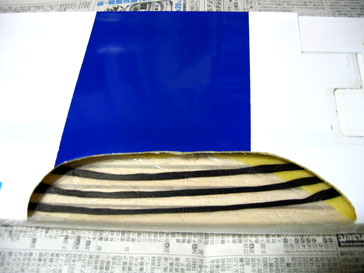

６．いよいよ、グラスシートとカーポンロービングを貼り付けるわけですが、ここでも、ポリエチレンの袋を利用します。ポリエチレンの袋を開いたシートを２枚用意します。他は、グラスシートを２枚とカーポンロービング３本用意しました。 　平らな板の上にポリエチレンシートを敷きます。その上にグラスシートを１枚を敷き、カーボンロービングを３本並べます。そして、その上にグラスシートを載せて、エポシキレジンを垂らします。その上からポリエチレンシートをかぶせ、ローラで、エポキシレジンを均等に伸ばし、グラスシートとカーポンロービングに充分染み込ませ、余分なエポキシレジンは、ローラで除きます。こうすることで、軽量化と、ポリエチレンシートごと鋏で必要な形に切ることが出来ます。 　あとは、外側になる片面のポリエチレンシートをはがし、翼の中に敷き込めばよいのです。その後に内側のポリエチレンシートを剥がします。

７．翼の下面も、上記４から同じ手順でグラスシートとカーボンロービングを張り込みます。

８．マイクロバルーンとクラスシートを細かく切り刻んだものを、エホキシレジンに混ぜてパテをつくり、翼面を形成できるように塗りました。

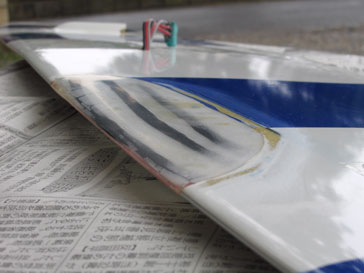

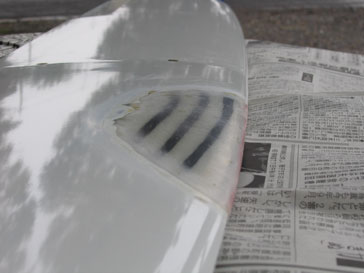

９．パテ硬化後に、翼型を考慮しながら、パテを削ります。かなり硬いので、サンダーも使いました。 整形後に軽量しましたら、約１５ｇのＵｐでした。翼端に５ｇのおもりをつけて、左右の翼がつり合いました。合計２０ｇの重量Ｕｐですが、重いと思うのか、軽く出来たと思うのかは、読者におまかせします。

１０．あとは、サーフェイサーで仕上げて、塗装すれば完了です。　ｖ（＾＾）／
